بال فلینج لکیری گائیڈ

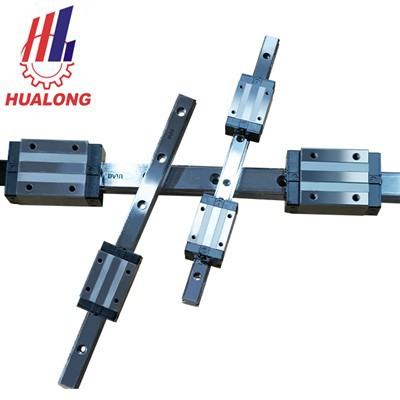

صحت سے متعلق گائیڈ ریلز

یہ درستگی گائیڈ ریل بنیادی صنعتی منظرناموں کے لیے تیار کی گئی ہے جیسے کہ اعلیٰ-سی این سی مشینی مراکز، سیمی کنڈکٹر پیکیجنگ کا سامان، اور درست آپٹیکل ٹیسٹنگ آلات۔ اعلی-کثافت والی جعلی دھات سے تیار کردہ، یہ ایک ٹھوس ساخت کا حامل ہے، باریک پروسیس شدہ اور ہموار ریس ویز کے ساتھ۔ اسمبلی کے بعد، آلات کے آپریشن کے دوران ٹرانسمیشن بغیر کسی آف سیٹ یا گھماؤ کے مستقل طور پر چلتی ہے۔

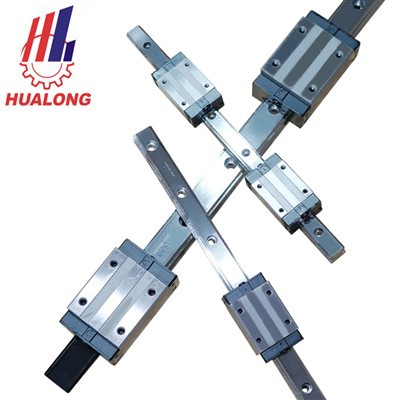

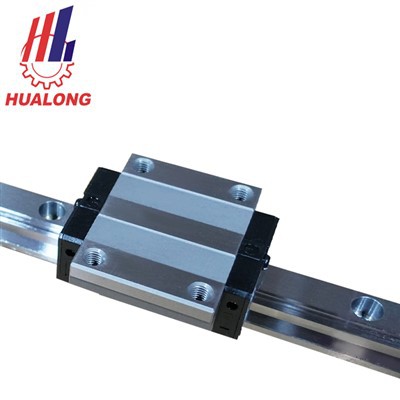

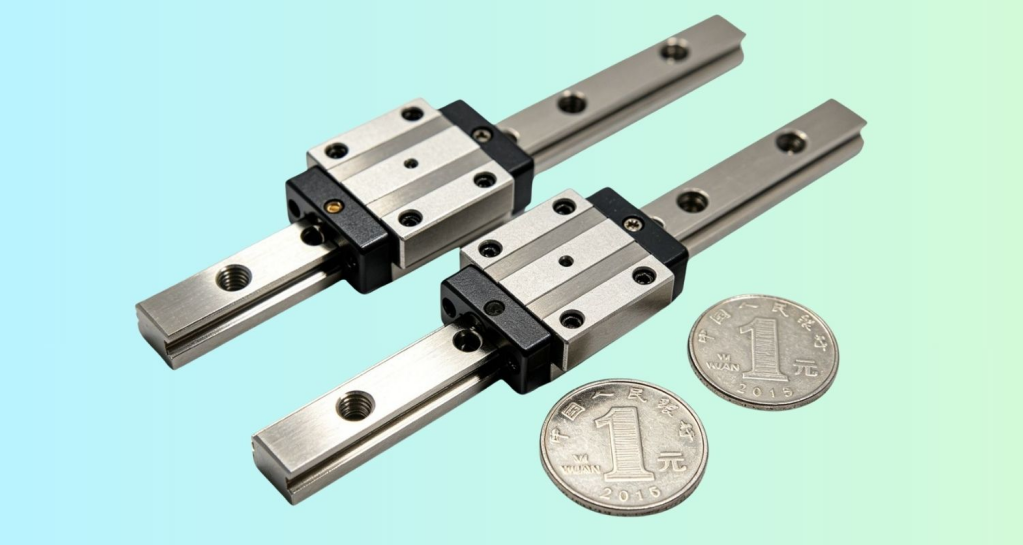

بال گائیڈ ریل

بال گائیڈ ریل ایک درست مکینیکل جزو ہے جس میں ایک فکسڈ گائیڈ ریل (گرووز کے ساتھ) اور ایک حرکت پذیر کیریج (سلائیڈر) اندرونی سٹیل کی گیندوں کے ساتھ ہوتی ہے۔ گیندیں ریل اور گاڑی کے درمیان گھومتی ہیں، جس سے کم-رگڑ، زیادہ- درست لکیری حرکت ہوتی ہے۔

1. HGH سیریز: سرکلر آرک گرووز کی چار قطاریں، خودکار سینٹرنگ، سب سے زیادہ بوجھ برداشت کرنے کی صلاحیت، ہیوی ڈیوٹی کاٹنے والے مراکز کے لیے موزوں۔
2. HEG سیریز: امتزاج کی اونچائی کو تقریباً 35% کم کرتا ہے، جو کومپیکٹ ہائی اسپیڈ آٹومیشن آلات جیسے سطح کے ماؤنٹ مشین بیم کے لیے موزوں ہے۔
3. HWE سیریز: گائیڈ ریل کی چوڑائی 17 50 ملی میٹر، شاندار اینٹی ٹورشن سختی کے ساتھ، سنگل ٹریک کے استعمال کے لیے موزوں، میڈیکل امیجنگ آلات اور ہلکے وزن والے روبوٹک ہتھیاروں کے لیے موزوں۔

1. فلینج کا ڈھانچہ زیادہ سختی لاتا ہے: دونوں طرف نصب بولٹ کے درمیان فاصلہ بڑا ہے، اور الٹنے والے لمحے کو روکنے کی صلاحیت اسی وضاحتی مربع قسم کی نسبت تقریباً 40% زیادہ ہے۔
2. پریشانی سے پاک نیچے کی طرف تنصیب: فلینج کا نچلا حصہ تنصیب کی سطح کے ساتھ مکمل طور پر منسلک ہے، اور کشش ثقل کی وجہ سے سلائیڈنگ بلاک اور گائیڈ ریل کو جھکنے سے بچنے کے لیے پیچ عمودی طور پر بند ہیں۔
3. ریٹینر مخالف لاتعلقی: تمام سلائیڈرز اسٹیل بال ریٹینرز سے لیس ہیں، جو محفوظ دیکھ بھال کو یقینی بناتے ہوئے گائیڈ ریل سے ہٹائے جانے پر بھی بکھر نہیں سکیں گے۔
4. تین سیریز پورے منظر کا احاطہ کرتی ہیں: HGW ہیوی ڈیوٹی فراہم کرتا ہے (14.7 سے 120kN کا متحرک بوجھ)، EGW کم اونچائی (صرف 18.7mm کی سلائیڈر کی اونچائی) فراہم کرتا ہے، اور WEW وسیع چوڑائی فراہم کرتا ہے (ٹورسنل جڑتا میں تین گنا اضافہ)۔
5. بھرپور سگ ماہی کے اختیارات: فلینج کی قسم DD/ZZ/KK اور SH/KH/DH ہائی ڈسٹ پروف کوڈز کو بھی سپورٹ کرتی ہے، جن میں سے WEW سیریز میں نیچے کی ڈسٹ سیل ہوتی ہے، مؤثر طریقے سے دھول کو نیچے جانے سے روکتی ہے۔

1. اعلی سختی: بڑی تنصیب کی سطح، کینٹیلیور یا الٹی کے لیے موزوں۔
2. خودکار سینٹرنگ: تنصیب کی غلطیوں کو جذب کرتا ہے اور اسمبلی کی دشواری کو کم کرتا ہے۔
3. کم اسمبلی HEG: سلائیڈر کی اونچائی صرف 24 ملی میٹر ہے، Z محور کی جگہ کو بچاتا ہے۔
4. وسیع HWE: شاندار ٹارک مزاحمت، سنگل ٹریک کے استعمال کے لیے موزوں۔
5. انٹرچینج ایبلٹی: ڈاؤن ٹائم کو کم کرنے کے لیے سلائیڈر کو الگ سے تبدیل کیا جا سکتا ہے۔

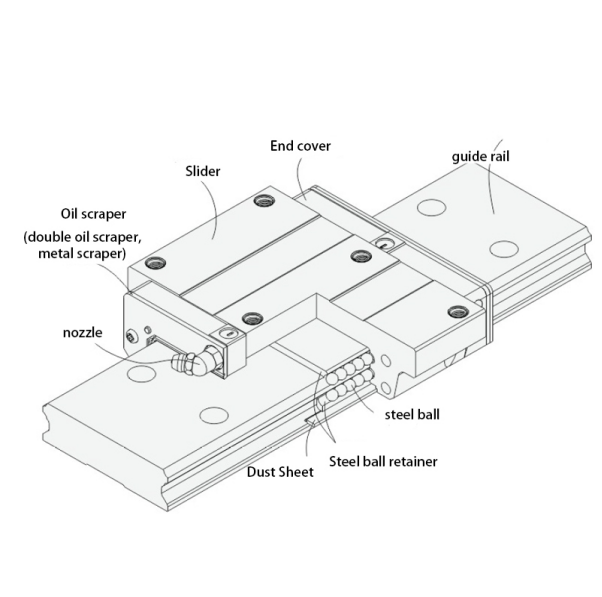

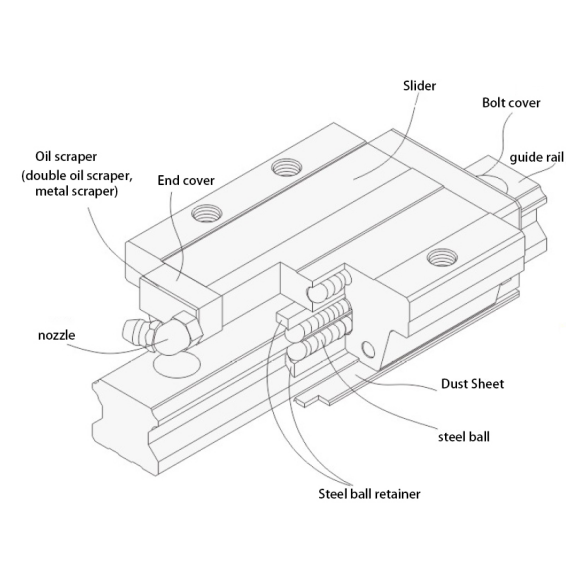

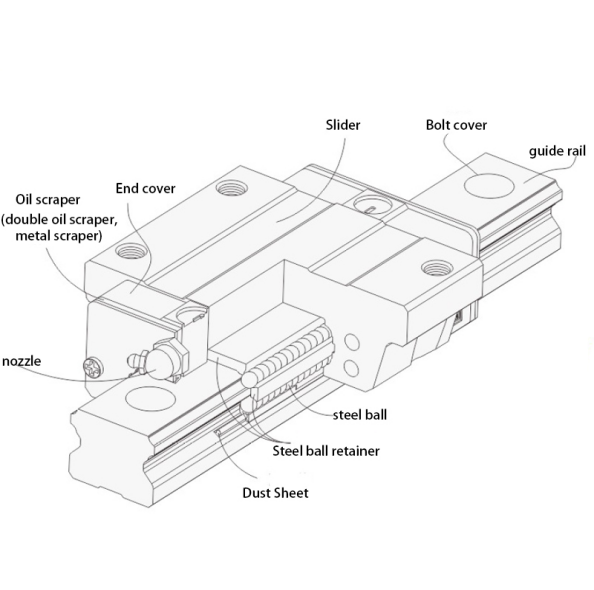

لکیری گائیڈ ویز کی ساخت کا خاکہ



HGH سیریز

ایچ ای جی سیریز

HWE سیریز

پروڈکٹ کی درخواست

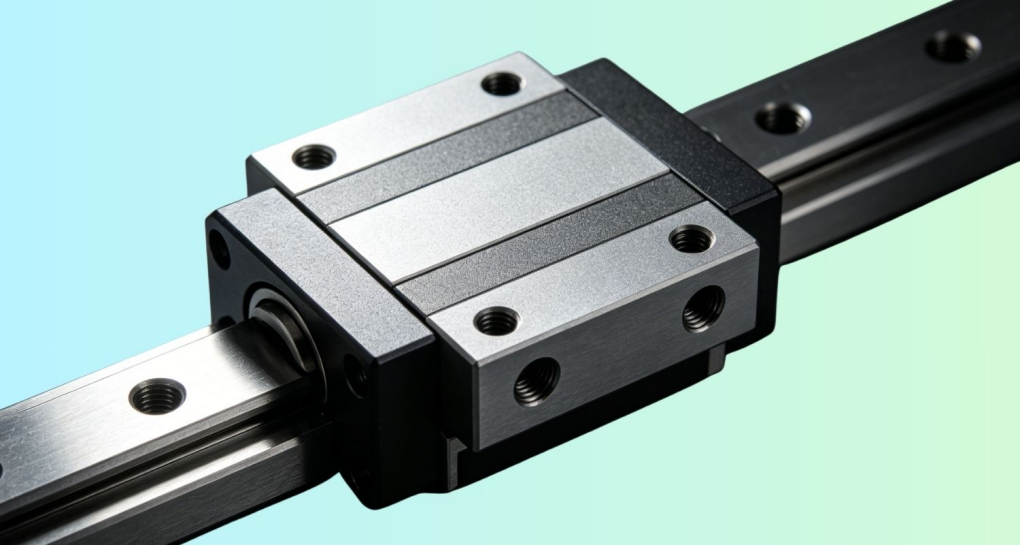

HGH ہیوی ڈیوٹی فلینج:

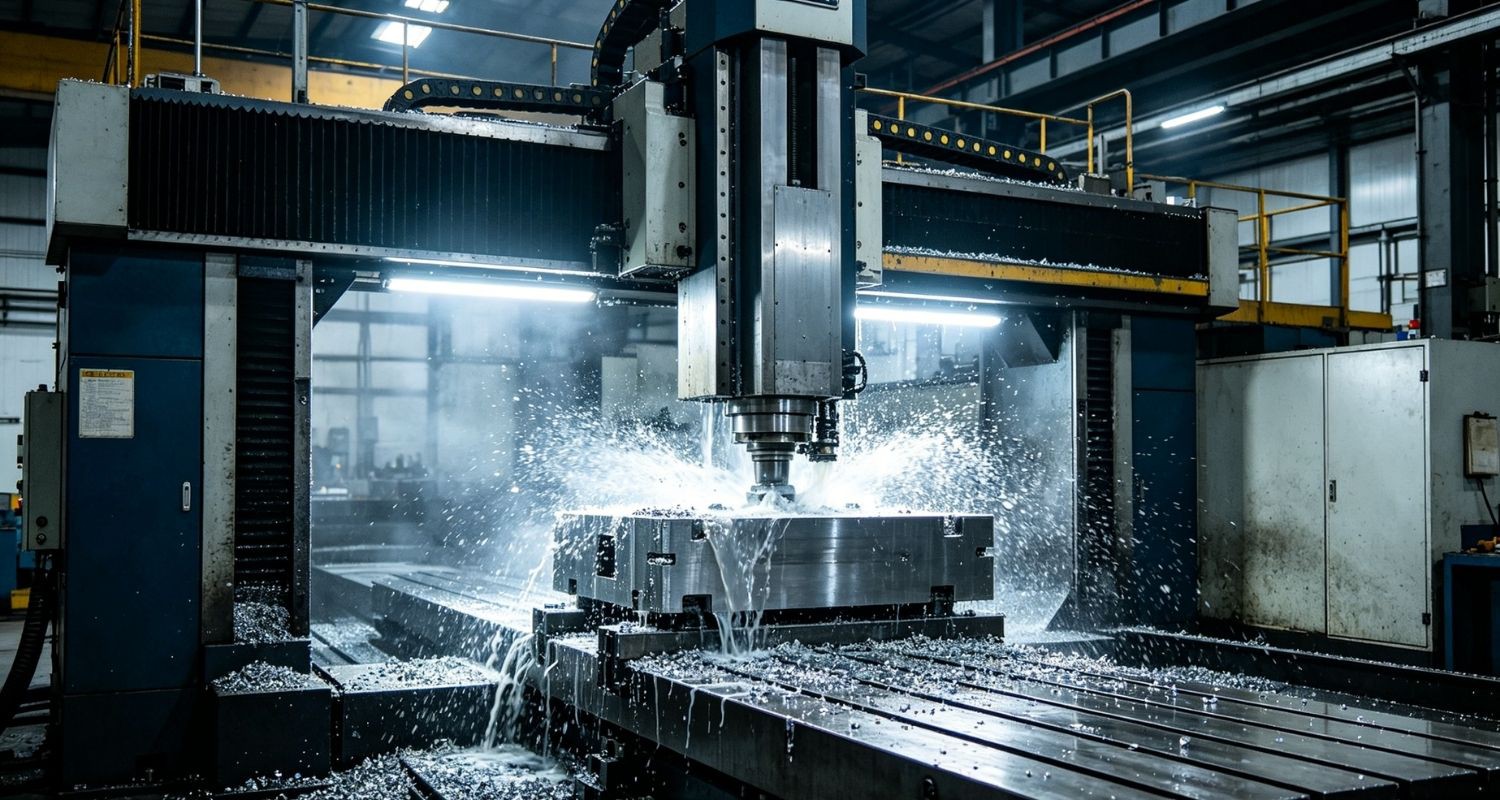

ہیوی ڈیوٹی مشین ٹولز کے Z محور اور گینٹری کراس بیم کے لیے استعمال کیا جاتا ہے۔

HEG کم اسمبلی فلینج:

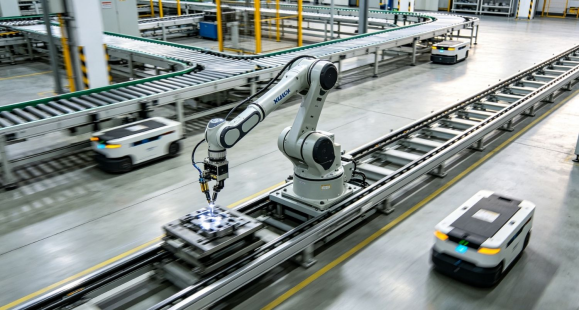

تیز رفتار آٹومیشن آلات اور روبوٹ گراؤنڈ ریلوں کے لیے استعمال کیا جاتا ہے۔

HWE وسیع فلینج:

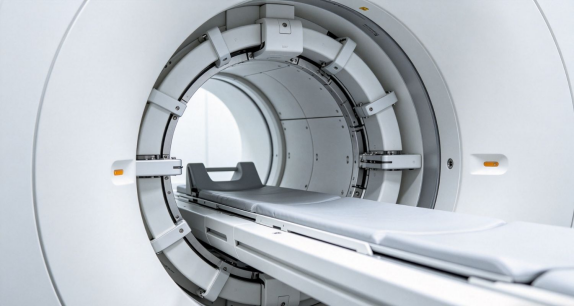

میڈیکل، ٹیسٹنگ اور دیگر آلات کے لیے استعمال کیا جاتا ہے جس میں محدود جگہ لیکن زیادہ ٹورسنل مزاحمت ہوتی ہے۔

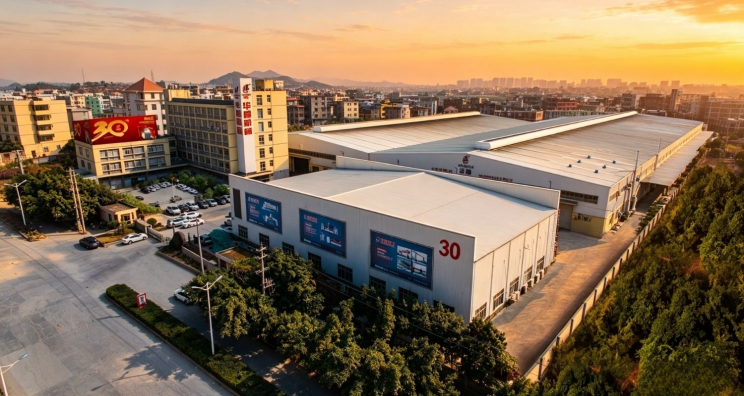

کمپنی کا تعارف اور فوائد

ہوالونگ کے پاس درست ٹرانسمیشن مینوفیکچرنگ میں 35 سال کا تجربہ ہے، جس میں خود سے چلنے والی فیکٹری 50000 مربع میٹر کے رقبے پر محیط ہے اور 300 سے زائد ملازمین (بشمول 40 سے زائد تکنیکی انجینئرز)۔ اس نے 81 قومی پیٹنٹ جمع کیے ہیں۔ ہم نے خاص طور پر فلینج قسم کی گائیڈ ریلوں کے لیے ایک لچکدار پروڈکشن لائن ترتیب دی ہے، جس کی ماہانہ پیداواری صلاحیت 100000 سیٹوں تک فلینج قسم کی مصنوعات کی ہے۔ ہماری باقاعدہ انوینٹری HGH، HEGW، اور HWE سیریز کی مرکزی دھارے کی خصوصیات کا احاطہ کرتی ہے، غیر معیاری حسب ضرورت اور 24 گھنٹے فوری جواب فراہم کرتی ہے۔

غیر معیاری حسب ضرورت اور خصوصی عمل، flange کی اقسام اکثر خصوصی تنصیب کی سطحوں کی ضرورت ہوتی ہے. ہم فراہم کرتے ہیں:

1. غیر معیاری کاؤنٹر سنک ہولز: یپرچر، گہرائی اور اسپیسنگ کو ڈرائنگ کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے، اور کم از کم آرڈر کی مقدار لچکدار ہے۔

2. سطح کے خصوصی علاج: بلیک کروم چڑھانا، فاسفیٹنگ ڈی ایل سی ڈائمنڈ جیسے کوٹنگ، اور الیکٹرو لیس نکل چڑھانا۔

3. توسیعی سلائیڈر یا غیر معیاری اختتامی فاصلہ: کم از کم E قدر 10mm تک پہنچ سکتی ہے، اور گائیڈ ریل کی زیادہ سے زیادہ لمبائی 6 میٹر تک بڑھائی جا سکتی ہے۔

4. فاسد flange: صارف کے بستر کی ساخت کے مطابق، غیر متناسب flange سطحوں یا فاسد تنصیب سوراخ اپنی مرضی کے مطابق کیا جا سکتا ہے.


اگر آپ کو درج ذیل ضروریات ہیں، تو آپ ہمارے مثالی کسٹمر ہیں:
1. گائیڈ ریل کی سختی اور درستگی کے لیے آلات میں واضح تقاضے ہیں۔
ہر گائیڈ ریل کے ساتھ درست اور سراغ لگانے کے قابل پیرامیٹرز اور سامان کی کارکردگی کی ضمانت کے ساتھ ایک پیمائش شدہ درستگی کی رپورٹ ہوتی ہے۔

2. خریداری کی مقدار بڑی نہیں ہے، اور مصنوعات کا معیار مستحکم ہے۔
کم از کم آرڈر کی حد چھوٹی ہے، اور چھوٹے بیچوں کو بھی اپنی مرضی کے مطابق کیا جا سکتا ہے۔

3. معیاری پروڈکٹ کی لمبائی یا سوراخ کا فاصلہ مماثل نہیں ہے، اور غیر معیاری طول و عرض کی ضرورت ہے۔
ڈرائنگ یا نمونے رکھیں، معمولی مسائل کی وجہ سے تاخیر نہ کریں۔

4. مجھے ڈر ہے کہ ترسیل کے وقت میں تاخیر ہو جائے گی۔
معاہدہ ڈیلیوری کی تاریخ کا تعین کرتا ہے، اور کسی بھی تاخیر کی تلافی روزانہ کی بنیاد پر کی جائے گی، جس سے آپ کو ذہنی سکون ملے گا۔

5. مجھے امید ہے کہ ایک ماخذ فیکٹری تلاش کروں جو طویل مدتی تعاون اور بروقت تکنیکی ردعمل فراہم کر سکے۔
تکنیکی ٹیم انتخاب میں حصہ لیتی ہے اور سیلز سروس کے بعد مکمل عمل فراہم کرتی ہے۔

سی ای اور آئی ایس او سرٹیفکیٹ، ہائی ٹیک انٹرپرائز، بین الاقوامی شہرت یافتہ برانڈ، اور آزاد جدت کا سرٹیفکیٹ۔

Q1: کیا flange قسم مربع قسم کی جگہ لے سکتا ہے؟
A1: جب تنصیب کی جگہ اجازت دیتی ہے تو، فلینج کی قسم میں بہتر سختی ہوتی ہے۔ لیکن بڑی چوڑائی کے لیے، مربع شکل کو اب بھی کمپیکٹ مواقع کے لیے ترجیح دی جاتی ہے۔

Q2: کیا فلینج قسم کے سلائیڈرز کو استعمال کے لیے جوڑا بنانے کی ضرورت ہے؟
A2: اسے ایک ہی سلائیڈر (جیسے HWE سیریز) کے ساتھ استعمال کیا جا سکتا ہے، یا متعدد سلائیڈرز کو بغیر کسی پابندی کے ساتھ ساتھ رکھا جا سکتا ہے۔

Q3: نیچے کی تنصیب کے دوران چکنا کرنے کی احتیاطی تدابیر؟
آسانی سے ایندھن بھرنے کے لیے سلائیڈر اینڈ کور کے اوپر محفوظ سوراخ پر آئل نوزل ​​لگانے کی سفارش کی جاتی ہے۔

Q4: فلینج کی سطحوں پر کاؤنٹر سنک ہولز کے لیے گہرائی کا معیار کیا ہے؟
A4: ٹیبل کے مطابق، M4~M16 کی ڈوبنے کی گہرائی 3.5~20mm ہے، اور غیر معیاری گہرائی ممکن ہے۔

Q5: کیا آپ سٹینلیس سٹیل فلانج کی اقسام فراہم کرتے ہیں؟
A5: صرف مائیکرو سیریز (15 اور نیچے) کے لیے دستیاب ہے، معیاری وضاحتیں اپنی مرضی کے مطابق کرنے کی ضرورت ہے۔

Q6: فلینج کی سطح اور تنصیب کی سطح کے درمیان فرق کو کیسے روکا جائے؟
A6: تجویز کردہ ٹارک کے ساتھ کراس لاک کرنے کے لیے ٹارک رینچ کا استعمال کریں، اور چیک کریں کہ چپٹا پن 0.01mm/m سے کم یا اس کے برابر ہے۔
