رولر لکیری گائیڈ

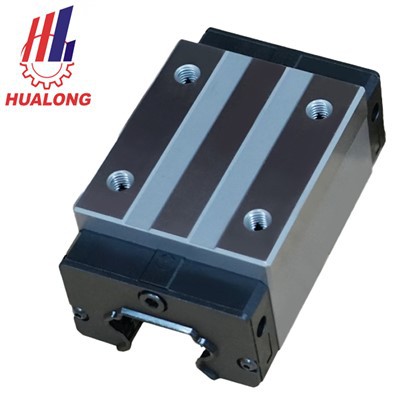

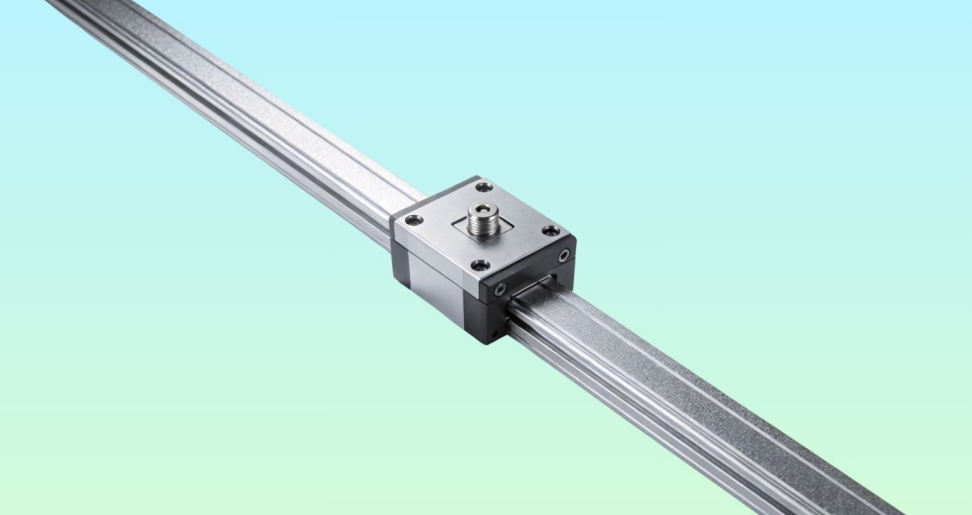

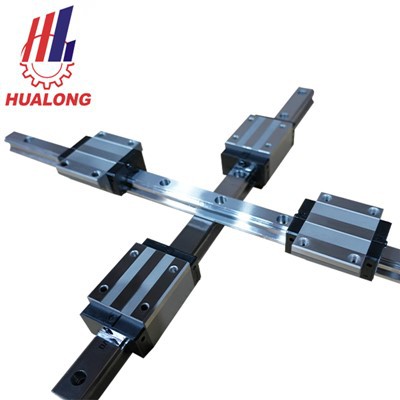

لکیری موشن بلاک

ایک لکیری موشن بلاک (جسے لکیری گائیڈ سلائیڈر بھی کہا جاتا ہے) مکینیکل سسٹمز میں لکیری گائیڈز کے ساتھ جوڑا ہوا ایک بنیادی جزو ہے جو کم شور اور ہموار آپریشن کے لیے رگڑ کو کم کرنے کے لیے اندرونی رولنگ عناصر (مثلاً، اسٹیل بالز، رولرس) سے لیس ہوتا ہے۔

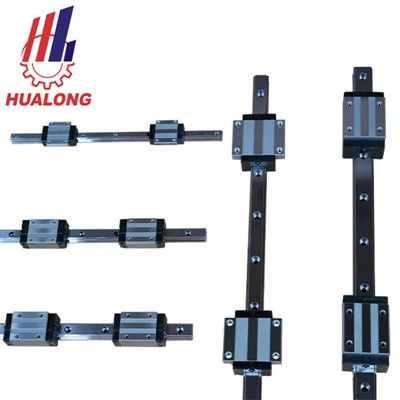

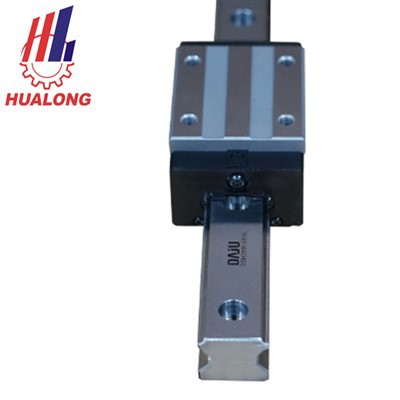

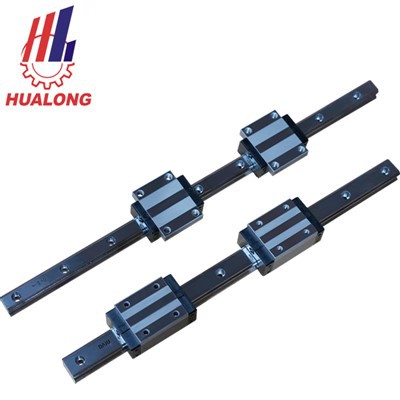

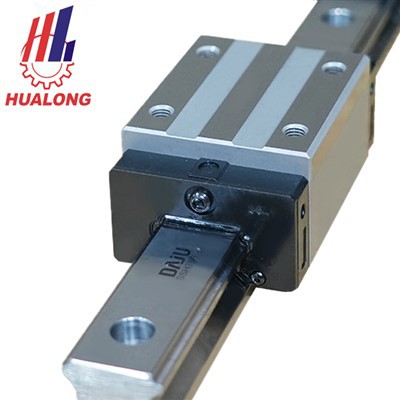

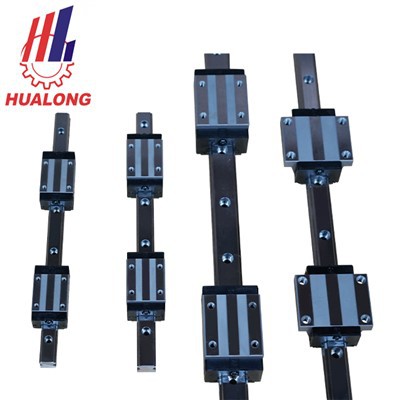

رولر بیئرنگ گائیڈ ریلز

رولر بیئرنگ گائیڈ ریل درست لکیری حرکت کے اجزاء ہیں جو ایک فکسڈ ریل، ایک حرکت پذیر سلائیڈر، اور بیلناکار رولرس (گیندوں کو بدلنے والے) رولنگ عناصر پر مشتمل ہوتے ہیں۔ منفرد ڈیزائن ایک بڑا رابطہ ایریا فراہم کرتا ہے، جس کے نتیجے میں زیادہ بوجھ کی گنجائش، زیادہ سختی، اور بہتر کمپن ڈیمپنگ ہوتی ہے۔



مصنوعات کے فوائد اور خصوصیات

1. انتہائی زیادہ سختی: رولر لکیری رابطہ ایک "سطح کی حمایت" بناتا ہے، جو بال بیرنگ کے مقابلے میں 300% سے زیادہ سختی کو بڑھاتا ہے اور متحرک اخترتی کو 60% تک کم کرتا ہے۔

2. چار سمتی مساوی سختی: DB45 ڈگری مرکب ڈیزائن اوپر، نیچے، بائیں اور دائیں سمتوں میں سختی کو تقریباً ایک جیسا بناتا ہے، بھاری کٹنگ میں کثیر جہتی قوتوں کے مطابق ہوتا ہے۔

3. لمبی زندگی: درجہ بندی کی زندگی کا حساب 100 کلومیٹر (بال بیرنگ کے لیے 50 کلومیٹر) کی بنیاد پر کیا جاتا ہے۔ HRG سیریز 15kN کے بیرونی بوجھ کے تحت 1135 کلومیٹر چلتی ہے، جس میں ریس وے اور رولر سطح کے درمیان کوئی چھلکا نہیں ہوتا ہے۔ یہ بغیر کسی خرابی کے 120 میٹر فی منٹ کی رفتار سے 1500 کلومیٹر چلتا ہے۔

4. کم رگڑ اور تیز رفتار: 120 میٹر فی منٹ کی رفتار اور تقریباً 0.005 کے رگڑ کے گتانک کے ساتھ، رولر اینڈ فیس اور ریفلکس ڈیوائس کے درمیان فرق کو بہتر بنائیں۔

5. سگ ماہی اور سکریپنگ: دھاتی کھرچنی اور ربڑ وائپر معیاری ہیں، جو اعلی درجہ حرارت کے لوہے کے چپس اور چپ سیال کو مؤثر طریقے سے الگ کر سکتے ہیں۔

6. پری کمپریشن کے اختیارات: Z0 لائٹ پری لوڈنگ 0.02C سے 0.04C تک، ZA میڈیم پری لوڈنگ 0.07C سے 0.09C تک، ZB ہیوی پری لوڈنگ 0.12C سے 0.14C تک فراہم کریں تاکہ سسٹم کی گونج کی فریکوئنسی میں اضافہ ہو اور کٹنگ چیٹر کو دبایا جاسکے۔





لکیری گائیڈز رولنگ عناصر کی طرف سے درجہ بندی کر رہے ہیں

01

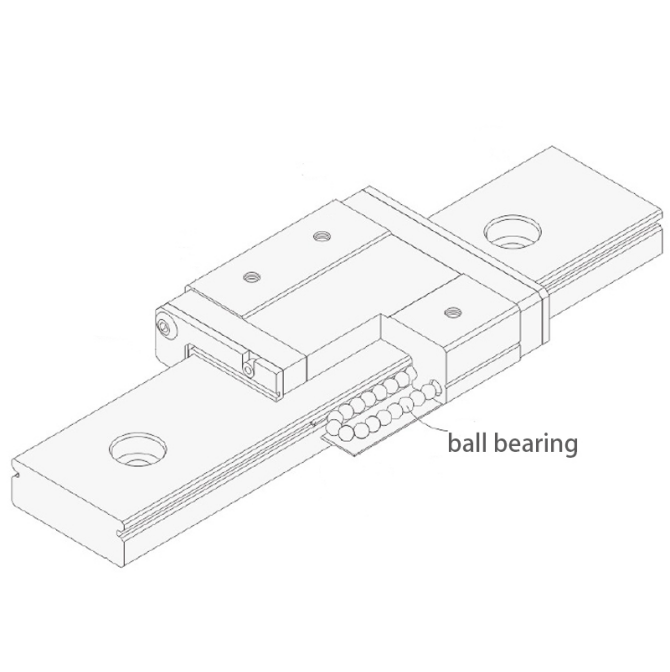

گیند کی قسم: ایچ جی ایچ، ایچ ای جی، ایچ ڈبلیو ای، ایچ ایم جی، ایچ کیو جی
پوائنٹ رابطہ، ہموار آپریشن، تیز رفتار، درمیانے اور ہلکے بوجھ کے لیے موزوں۔

02

رولر کی قسم: HRG
تار سے رابطہ، انتہائی سختی، بھاری بوجھ اور اعلی سختی کی ضروریات کے لیے موزوں۔

لکیری گائیڈز کو انسٹالیشن کے طریقہ کار سے درجہ بندی کیا جاتا ہے۔







مربع کی قسم:

تمام سیریز ایک مربع شکل ہے
سلائیڈر کے اوپری حصے میں لاک سکرو، چھوٹی چوڑائی، جگہ بچاتا ہے۔





فلینج کی قسم:

HGH، HEG، HWE، اور HRG کی جزوی وضاحتیں۔
سلائیڈر کے دونوں اطراف میں "کان" لاک کرنے والے پیچ زیادہ استحکام کے لیے تنصیب کی ایک بڑی سطح رکھتے ہیں۔



کمپنی کا تعارف اور فوائد

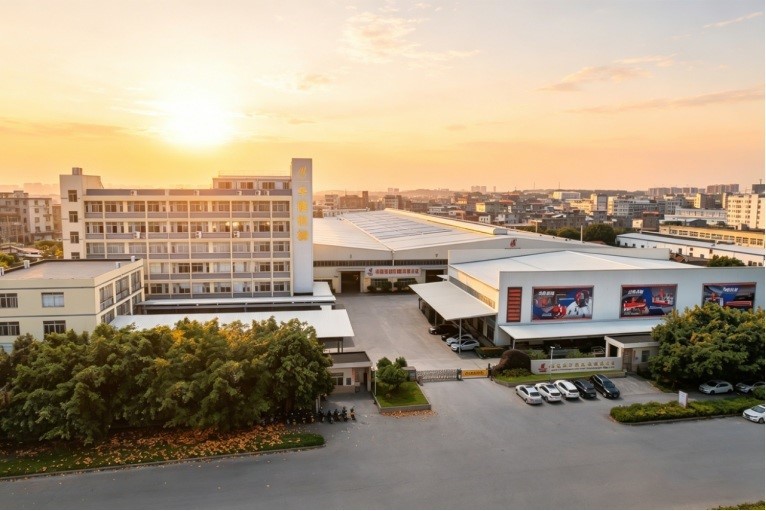

ہوالونگ کے پاس رولر ٹائپ لکیری گائیڈنس فیلڈ میں ہیوی ڈیوٹی ایپلی کیشنز میں 35 سال کا تجربہ ہے۔ ہم ایک 50000 مربع میٹر ہیوی ڈیوٹی پروسیسنگ فیکٹری چلاتے ہیں، جس میں ایک جرمن ہائی پریسجن گینٹری گائیڈ ریل گرائنڈر ہے جس کی لمبائی 8 میٹر ہے اور اس کی سیدھی پن 0.003mm/m سے کم یا اس کے برابر ہے، اور ایک آسٹریا کی Aixie Lin کنٹرول ایبل ایٹمیشن ہیٹ ٹریٹمنٹ لائن اس بات کو یقینی بنانے کے لیے کہ ہر HRG کی سختی گائیڈ کی سختی سے زیادہ گائیڈ ہے یا 1.5 ملی میٹر کے برابر۔

عالمی بھاری ڈیوٹی صارفین Hualong HRG رولر گائیڈ ریلوں کا انتخاب کیوں کرتے ہیں؟
1. درآمدات کو تبدیل کریں، ترسیل کے وقت کو 60% تک کم کریں
THK، INA، NSK اور دیگر برانڈز کے رولر گائیڈ ماؤنٹنگ ڈائمینشنز کے ساتھ مکمل طور پر ہم آہنگ، موازنہ کارکردگی اور قیمت میں 30 40% کی کمی کے ساتھ۔ غیر معیاری حسب ضرورت ڈیلیوری میں 15 سے 20 دن لگتی ہے، جبکہ درآمدات میں عام طور پر 8 سے 12 ہفتے لگتے ہیں۔

2. پورے عمل میں قابل کنٹرول معیار
بیئرنگ سٹیل SUJ2 کے خام مال سے لے کر پروفائل گرائنڈنگ تک ہیٹ ٹریٹمنٹ، سب اندرونی طور پر مکمل ہو جاتے ہیں، اور ہر درستگی کی سطح H/P/SP/UP واقعی قابل شناخت ہے۔

3. سخت ماحول کے لیے خصوصی اختیارات
بڑے ذرہ ملبے کے خلاف مزاحمت کے لیے معیاری دھاتی کھرچنی؛ لکڑی کے کام اور گریفائٹ ورکشاپس کے لیے اختیاری KK ڈبل لیئر آئل سکریپر، میٹل سکریپر، یا SH ہائی ڈسٹ پروف۔ E2 سیلف لیبریکیشن ماڈیول کو مرکزی ایندھن کی فراہمی کی ضرورت نہیں ہے اور یہ اونچائی پر یا صاف کمروں میں ہیوی ڈیوٹی ایپلی کیشنز کے لیے موزوں ہے۔

4. عالمی لوکلائزیشن خدمات
ایجنٹ جرمنی، ترکی، ہندوستان اور دیگر ممالک میں قائم کیے گئے ہیں۔ کثیر لسانی انجینئرز 24 گھنٹے ریموٹ مدد فراہم کرتے ہیں، اور متوازی کمیشننگ اور پری لوڈنگ ایڈجسٹمنٹ کی رہنمائی کے لیے ہماری مقامی تکنیکی ٹیم کو سائٹ پر بھیج سکتے ہیں۔

CE اور ISO سرٹیفیکیشن سرٹیفکیٹ:
Hualong لکیری گائیڈ سختی سے ISO 9001:2015 کنٹرول معیار کی پیروی کرتا ہے اور CE سرٹیفیکیشن پاس کر چکا ہے۔ اس کا مطلب ہے کہ ہر گائیڈ ریل کی ٹریس ایبلٹی، پروڈکشن سے پہلے کی جانچ، اور مواد کے ہر بیچ کا کیمیائی ساخت کا تجزیہ سب منظم ہیں۔ CE اور ISO نشانات اس بات کی نمائندگی کرتے ہیں کہ ہماری مصنوعات ثانوی اصلاح کی ضرورت کے بغیر براہ راست EU مارکیٹ میں داخل ہو سکتی ہیں۔ آپ کو نظر آنے والی تعمیل اور وشوسنییتا فراہم کرتا ہے۔

سوال: کیا HRG رولر گائیڈ کی رفتار محدود ہے؟
A: تجویز کردہ 120 میٹر فی منٹ سے کم یا اس کے برابر، زیادہ رفتار کے لیے بال گائیڈ کے استعمال کی ضرورت ہوتی ہے۔

سوال: کیا رولر گائیڈز کو زیادہ بار بار چکنا کرنے کی ضرورت ہے؟
A: بال بیرنگ کی طرح، چکنائی کو ہر 100 کلومیٹر یا 3 سے 6 ماہ بعد دوبارہ بھرنا چاہیے۔ کام کے بوجھ کو ماہانہ تک کم کرنے کی تجویز کریں۔

سوال: کیا HRG اور بال گائیڈ کی تنصیب کے طول و عرض قابل تبادلہ ہو سکتے ہیں؟
A: بڑھتے ہوئے سوراخ کی جگہ اور ریل کی چوڑائی ایک جیسی ہے، لیکن سلائیڈر کی اونچائی مختلف ہے، اور بیئرنگ کی اونچائی کو دوبارہ ڈیزائن کرنے کی ضرورت ہے۔

سوال: رولر گائیڈ ریل کا رگڑ گتانک کیا ہے؟
A: تقریباً 0.005 0.008، گیند کے 0.004 سے تھوڑا زیادہ، لیکن شروع ہونے والا رگڑ ٹارک برابر ہے۔

سوال: کیا یہ اعلی دھول ماحول کے لئے موزوں ہے؟
A: معیاری دھاتی کھرچنی بڑے ذرات کے خلاف مزاحمت کر سکتی ہے، اور اعلیٰ تحفظ کے لیے KK یا SH ہائی ڈسٹ پروف کا انتخاب کیا جا سکتا ہے۔

سوال: HRG سیریز کی کم از کم درستگی کی سطح کیا ہے؟
A: H لیول عام ملنگ مشینوں کی ضروریات کو پورا کرتا ہے، جبکہ P لیول یا اس سے اوپر کا استعمال سانچوں اور گرائنڈروں کی درستگی کے لیے کیا جاتا ہے۔

سوال: کیا رولر گائیڈ کا شور زیادہ ہے؟
A: اسی رفتار سے، یہ گیند سے قدرے زیادہ ہے، لیکن رولر پروفائل کو بہتر بنا کر، اسے 75dB سے کم کر دیا گیا ہے۔

سوال: کیا E2 خود چکنا کرنے والا انسٹال کیا جا سکتا ہے؟
A: ہاں، یہ ممکن ہے۔ دستی کا صفحہ 57 RG سیریز کے E2 سیلف لیبریکیشن ماڈیول کے لیے سائز کا چارٹ فراہم کرتا ہے۔ E2 سیلف لیبریکیشن ماڈیول رولر کی قسم کے لیے بھی موزوں ہے اور اسے مرکزی ایندھن کی فراہمی کی ضرورت نہیں ہے۔

سوال: رولر گائیڈز کی عمر کا اندازہ کیسے لگایا جائے؟
A: فارمولہ L=(C/P)³ × 100 کلومیٹر کا استعمال کرتے ہوئے، لوڈ کوفیشینٹ fw، سختی کے گتانک fh، اور درجہ حرارت کے گتانک فٹ بال بیئرنگ ورژن کی طرح ہیں۔

سوال: کیا آپ سٹینلیس سٹیل HRG گائیڈ ریل فراہم کرتے ہیں؟
A: حسب ضرورت ہے۔ معیار بیئرنگ اسٹیل ہے، جس میں سطحی زنگ آلود تیل کا علاج ہے۔ خصوصی ماحول سیاہ کرومیم چڑھانا یا الیکٹرو لیس نکل چڑھانا کا انتخاب کر سکتے ہیں۔
