رولر فلینج لکیری گائیڈ

لکیری موشن بلاک



ایک لکیری موشن بلاک (جسے لکیری گائیڈ سلائیڈر بھی کہا جاتا ہے) مکینیکل سسٹمز میں لکیری گائیڈز کے ساتھ جوڑا ہوا ایک بنیادی جزو ہے جو کم شور اور ہموار آپریشن کے لیے رگڑ کو کم کرنے کے لیے اندرونی رولنگ عناصر (مثلاً، اسٹیل بالز، رولرس) سے لیس ہوتا ہے۔

سی این سی لکیری گائیڈ



Cnc لکیری گائیڈ درست آٹومیشن کے لیے ضروری ہے اور فکسڈ ریل اور رولر-سے لیس سلائیڈر کے ذریعے کم-رگڑ والی لکیری حرکت فراہم کرتا ہے۔ اور بہترین ڈیزائن پہننے کو کم کرتا ہے، درست پوزیشننگ کو برقرار رکھتا ہے، اور بھاری بوجھ کو سپورٹ کرتا ہے۔



پروڈکٹ کی قسم

1. HRG CC کا مطلب معیاری لمبائی کا سلائیڈر ہے: روایتی بھاری بوجھ کے لیے موزوں، جیسے کہ گینٹری کراس بیم اور فرش بورنگ اور ملنگ مشین سلائیڈز۔

2. HRG HC کا مطلب ہے لمبا سلائیڈر: سلائیڈر کی کل لمبائی بڑھ جاتی ہے، رولر کالم لمبا ہو جاتا ہے، اور سختی اور عمر میں مزید بہتری آتی ہے۔ سلائیڈر کی کل لمبائی معیاری قسم سے تقریباً 8 16ملی میٹر لمبی ہے۔

HRG flange قسم کی درستگی کے درجات H, P, SP اور UP میں دستیاب ہیں۔ پری پریسنگ کے اختیارات میں Z0، ZA، اور ZB شامل ہیں۔

لکیری گائیڈز کی ہماری جھلکیاں



01

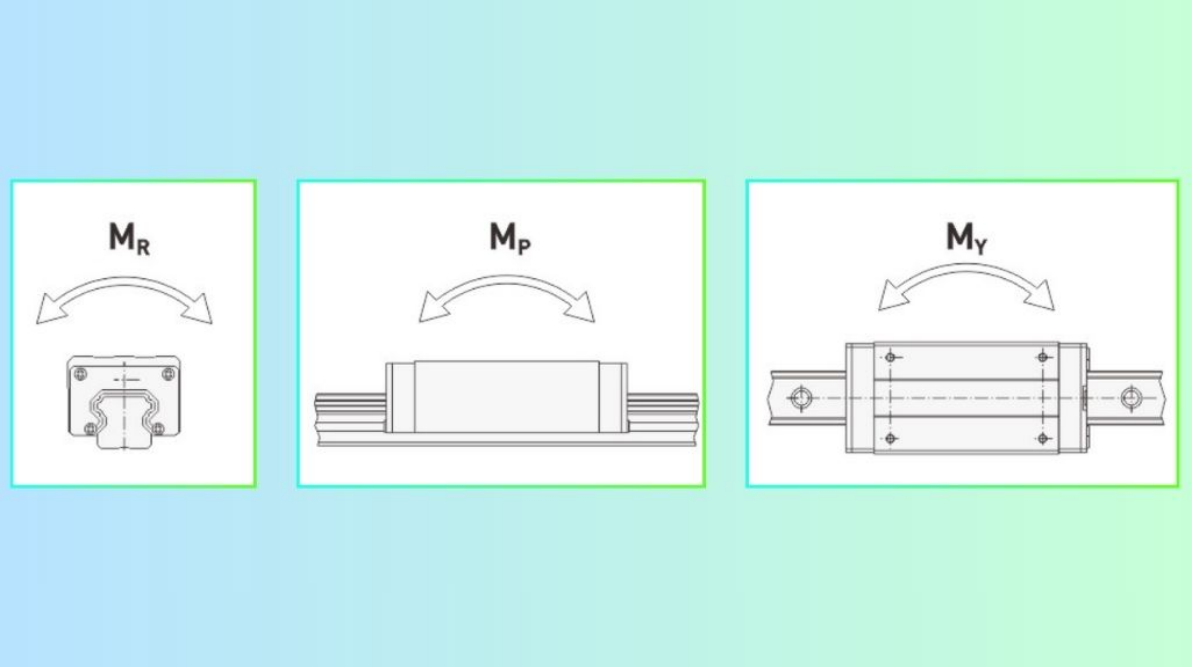

چار سمتی مساوی بوجھ: HGH، HEG، اور HWE سیریز چار کالم سرکلر آرک گروو ڈیزائن کو اپناتی ہے، جو بیک وقت چار سمتوں میں بوجھ برداشت کر سکتی ہے: اوپر، نیچے، بائیں اور دائیں، پیچیدہ کام کے حالات کی ضروریات کو پورا کرتی ہے۔

02
خود کار طریقے سے دل کی ایڈجسٹمنٹ کی تقریب: مجموعہ ڈیزائن DF45 ڈگری 45 ڈگری، سٹیل بال لچکدار اخترتی تنصیب کی سطح پر چھوٹے انحراف کو جذب کر سکتا ہے، اسمبلی کی مشکل کو کم کر سکتا ہے، اور آپریشن کے استحکام کو بہتر بنا سکتا ہے.

03
اعلی سختی کا ڈھانچہ: HRG رولر سیریز ایک لکیری رابطہ ڈیزائن کو اپناتی ہے، جس میں کم سے کم لچکدار اخترتی اور سختی میں 300 فیصد اضافہ ہوتا ہے۔ HGH سیریز سختی کو مزید بڑھانے کے لیے پری لوڈنگ کا اطلاق کر سکتی ہے۔

04
انٹرچینج ایبلٹی ڈیزائن: سلائیڈر اور گائیڈ ریل کو الگ سے تبدیل کیا جا سکتا ہے، بغیر جوڑی پیسنے کی ضرورت کے، دیکھ بھال کے اخراجات میں 50% سے زیادہ کمی اور ڈاؤن ٹائم کو نمایاں طور پر کم کرنا۔

05

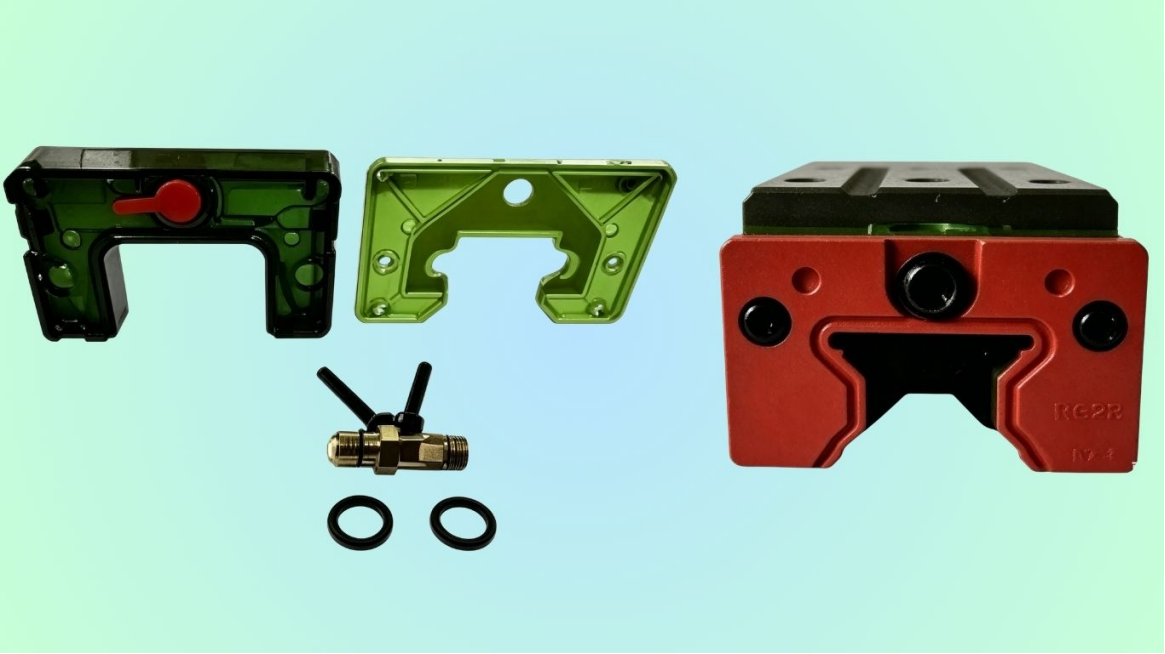

ملٹی ڈسٹ سے بچاؤ کا نظام: آئل سکریپر، میٹل سکریپر، ڈبل لیئر آئل سکریپر، اور اوپری ڈسٹ کور جیسے سخت ماحول جیسے کہ دھول اور ہائی ٹمپریچر آئرن فائلنگ کے لیے آپشنز فراہم کریں۔

06
خود چکنا کرنے کا اختیار: اختیاری چکنا کرنے والا ماڈیول، تیل کے پائپوں کی مرکزی چکنا کرنے کی ضرورت نہیں، تیل کی آلودگی کو کم کرنا، صاف کمرے اور اعلی ماحولیاتی ضروریات کے لیے موزوں ہے۔

1. وارنٹی مدت: شپمنٹ کی تاریخ سے 1 سال کی مصنوعات کی وارنٹی سروس فراہم کی جاتی ہے۔ ہم وارنٹی مدت کے دوران غیر انسانی عوامل کی وجہ سے معیار کے مسائل کے لیے حصوں کی مفت مرمت یا تبدیلی فراہم کرتے ہیں۔ پروڈکٹ کی جانچ اور تصدیق ہونے کے بعد، اگر گائیڈ ریلز یا سلائیڈرز خراب ہیں، تو انہیں رقم کی واپسی کے لیے واپس کیا جا سکتا ہے، یا ہم مفت میں ایک نئی پروڈکٹ بھیج سکتے ہیں۔ وارنٹی مدت کے بعد، اسپیئر پارٹس اور مرمت اب بھی قیمت پر فراہم کی جائے گی۔

2. انسٹالیشن گائیڈنس سروس: آپ کی اصل ضروریات کی بنیاد پر، ریموٹ ویڈیو گائیڈنس یا آن سائٹ انسٹالیشن گائیڈنس سروسز فراہم کی جا سکتی ہیں۔ ٹیکنیکل انجینئرز ویڈیوز کے ذریعے تنصیب کے مراحل، ٹارک لاکنگ، اور دیگر تفصیلات کو حقیقی وقت میں دیکھ سکتے ہیں تاکہ یہ یقینی بنایا جا سکے کہ گائیڈ ریل کی تنصیب کی درستگی μm سطح کے معیار پر پورا اترتی ہے۔ اگر بلک یا اعلیٰ درستگی کا سامان خرید رہے ہیں تو مکمل رہنمائی کے لیے انجینئرز کو سائٹ پر بھیجا جا سکتا ہے۔

3. کیلیبریشن اور درستگی کی جانچ: گائیڈ ریل کی تنصیب مکمل ہونے کے بعد، تکنیکی عملے کو سائٹ آپریشن ڈیبگنگ اور درستگی کی دوبارہ جانچ کرنے کا اہتمام کیا جا سکتا ہے، اور اس بات کو یقینی بنانے کے لیے ڈیبگنگ رپورٹس فراہم کی جا سکتی ہیں کہ سامان پیداوار میں ڈالے جانے سے پہلے ڈیزائن کی درستگی تک پہنچ جائے۔

4. دیکھ بھال کی خدمات: وارنٹی مدت کے دوران، گائیڈ ریل کے آپریشن کی حالت، آئل سکریپر کے پہننے، اور چکنا کرنے والی چکنائی کی عمر بڑھنے، اور بحالی کی رپورٹ جاری کرنے کے لیے سال میں ایک بار مفت سامان کے معائنہ کا اہتمام کیا جا سکتا ہے۔ ایک ہی وقت میں، آپریٹنگ حالات کی بنیاد پر سالانہ دیکھ بھال کے منصوبے تیار کرنے کے لیے مفت مدد فراہم کی جا سکتی ہے۔

5. ٹربل شوٹنگ اور ایمرجنسی سپورٹ: گاہک کی جانب سے مرمت کی اطلاع دینے کے بعد 48 گھنٹے کے فالٹ ریسپانس کا عزم فراہم کریں، عام مسائل کے لیے 24 گھنٹے کے اندر ایک ریموٹ حل فراہم کیا جائے گا، اور سائٹ ہینڈلنگ پر درکار مسائل کے لیے 48 گھنٹوں کے اندر ایک انجینئر موجود ہوگا۔ ہنگامی حالات میں، عارضی اسپیئر پارٹس کو کسٹمر کی انسٹالیشن اور پروڈکشن کے لیے ترجیح دی جا سکتی ہے اس سے پہلے کہ خراب پرزے واپس کر دیے جائیں تاکہ ڈاؤن ٹائم نقصانات کو کم کیا جا سکے۔

6. اسپیئر پارٹس کی فراہمی اور پرانے حصوں کی مرمت: عام طور پر استعمال ہونے والے اسپیئر پارٹس اسٹاک میں ہیں اور کسی بھی وقت بھیجے جا سکتے ہیں۔ خراب گائیڈ ریلز کو جانچ کے لیے مینوفیکچرر کو واپس کیا جا سکتا ہے۔ اگر جانچ کے بعد بھی ان کی مرمت کی قیمت باقی ہے، تو ادائیگی کی مرمت کی خدمات جیسے کہ سیدھا کرنا، ریس وے کو دوبارہ پیسنا، اور رولنگ عناصر کی تبدیلی فراہم کی جا سکتی ہے، جس کی لاگت نئی مصنوعات کی خریداری سے بہت کم ہے۔

7. لوازمات کی تبدیلی کی خدمت: ہم پہنے ہوئے لوازمات جیسے آئل سکریپر بلیڈ، میٹل سکریپر بلیڈ، ڈسٹ شیٹس وغیرہ کے لیے ایک واحد خریداری چینل فراہم کرتے ہیں، بغیر پورے سلائیڈر کو تبدیل کرنے کی ضرورت کے، دیکھ بھال کے اخراجات کو کم کرتے ہیں۔

Q1: کیا اسے عمودی تنصیب (Z محور) کے لیے استعمال کیا جا سکتا ہے؟
A1: ہاں، یہ ممکن ہے، لیکن چکنا کرنے والی چکنائی کے بہاؤ پر غور کرنے کی ضرورت ہے۔ لیٹرل آئل نوزل ​​لگانے کی سفارش کی جاتی ہے۔

Q2: کیا آپ کو اسے جوڑنے کی ضرورت ہے (دو سلائیڈرز کے ساتھ ایک گائیڈ ریل)؟
A2: ایک سنگل گائیڈ ریل کو ایک سے زیادہ سلائیڈرز کے ساتھ بغیر لازمی جوڑی کے جوڑا جا سکتا ہے۔ لیکن بھاری بوجھ کے تحت، بوجھ کو تقسیم کرنے کے لیے دو یا زیادہ سلائیڈرز استعمال کرنے کی سفارش کی جاتی ہے۔

Q3: کیا فلینج کاؤنٹر سنک ہول تھرو ہول ہے؟
A3: پہلے سے طے شدہ تھریڈڈ ہول۔ سوراخ اور نٹ کی تنصیب کے ذریعے حسب ضرورت ممکن ہے، لیکن ڈرائنگ کی ضرورت ہے۔

Q4: کیا فلینج گائیڈ ریلوں کو مربع سلائیڈرز کے ساتھ ملایا جا سکتا ہے؟
A4: گائیڈ ریل عالمگیر ہے، لیکن سلائیڈر کی اونچائی مختلف ہے، جس کے لیے بیئرنگ سطح کی اونچائی کو دوبارہ چیک کرنے کی ضرورت ہے۔

چین میں معروف رولر فلانج لکیری گائیڈ مینوفیکچررز اور سپلائرز میں سے ایک کے طور پر، ہماری مصنوعات کی مارکیٹ میں اچھی ساکھ ہے۔ براہ کرم یہاں ہماری فیکٹری سے چین میں بنی ہول سیل بلک رولر فلانج لکیری گائیڈ پر یقین دلائیں۔ مزید معلومات کے لیے ہماری ویب سائٹ دیکھنے میں خوش آمدید۔
