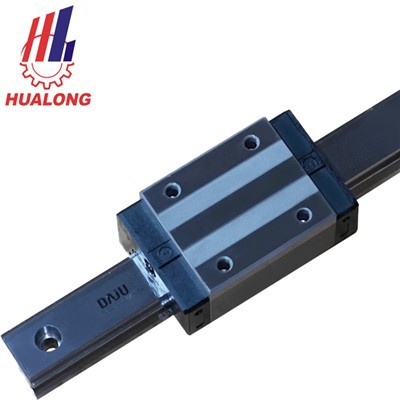

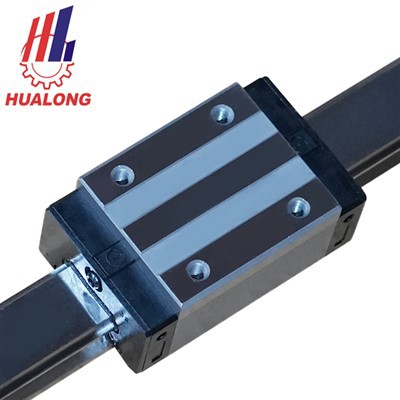

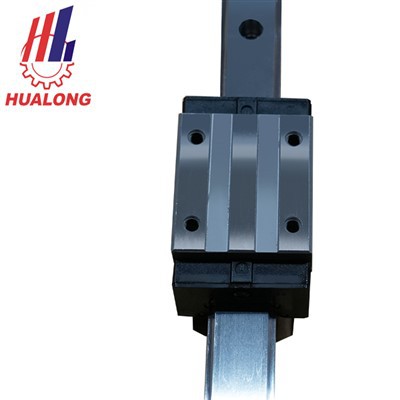

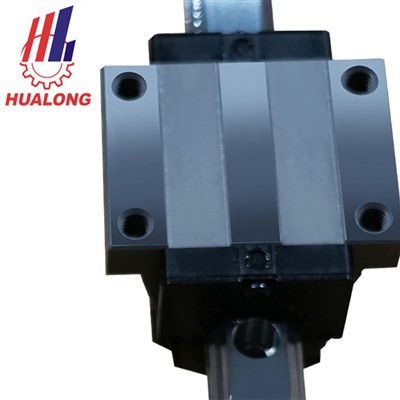

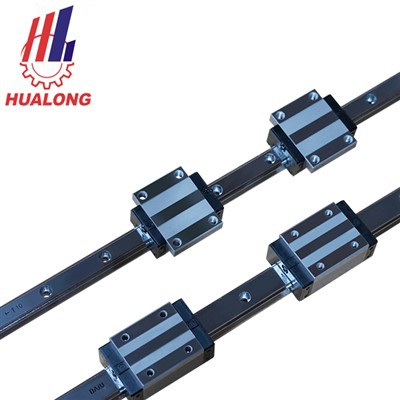

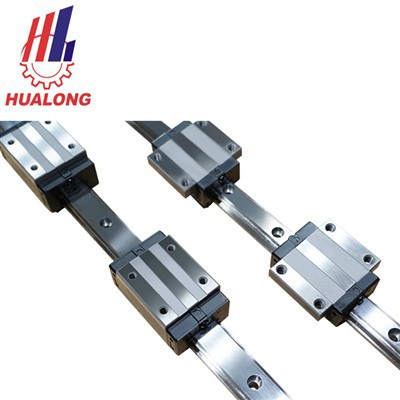

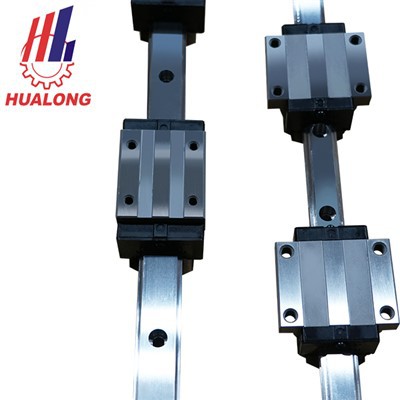

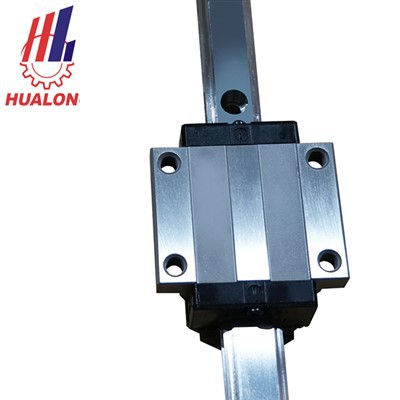

رولر اسکوائر لکیری گائیڈ

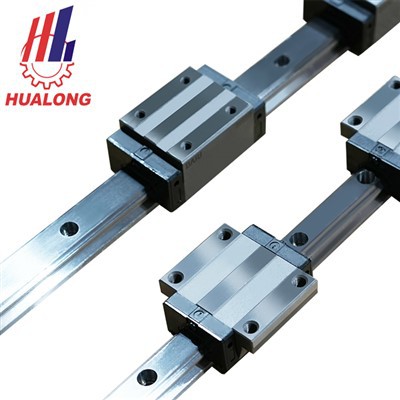

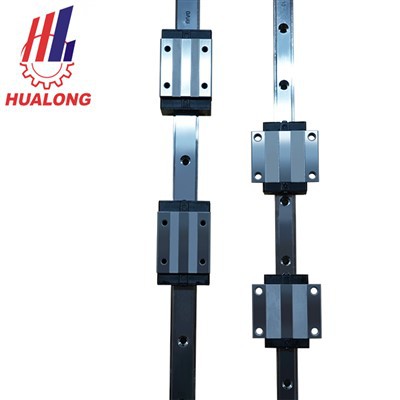

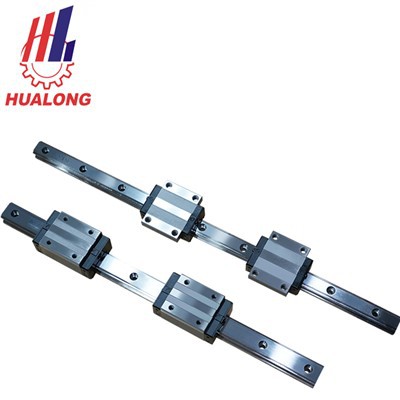

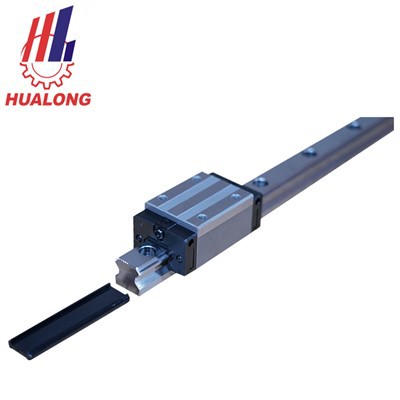

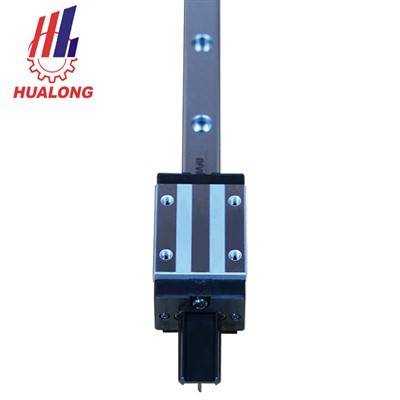

لکیری ریل بلاک



لکیری ریل بلاک کے عین مطابق حرکت پذیر بریکٹ لکیری ٹریک کے ساتھ مماثل ہے، جس میں اندرونی رولنگ عناصر اور کم رگڑ اور اعلی-حرکت کے لیے ایک بند سائیکل سسٹم ہے۔

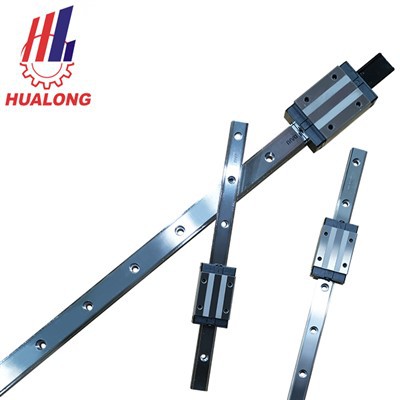

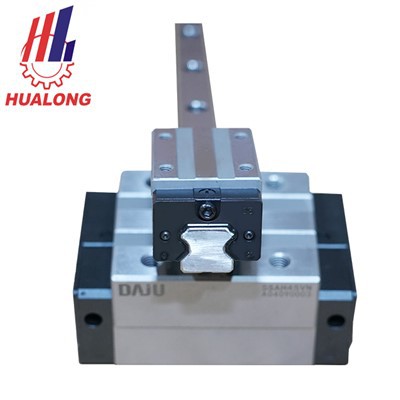

مائیکرو لکیری ریل



ایک مائیکرو لکیری ریل ایک کمپیکٹ، درست لکیری موشن جزو ہے جو ہلکے-لوڈ، اسپیس-کی محدود ایپلی کیشنز کے لیے موزوں ہے جو ایک چھوٹے سخت سٹیل کی ریل کو اسٹیل کی گیندوں پر مشتمل سلائیڈر کے ساتھ جوڑتا ہے، سلائیڈنگ رگڑ کو رولنگ رگڑ میں تبدیل کرتا ہے تاکہ ہموار، کم مائیکرو کیورائز{3}{3}۔



مصنوعات کے فوائد اور خصوصیات

1. تنگ ڈیزائن، بستر کی جگہ کی بچت: 35 چوڑی گائیڈ ریل کے نیچے سلائیڈنگ بلاک کی کم از کم چوڑائی 68 ملی میٹر ہے۔ جب دو گائیڈ ریلوں کو ساتھ ساتھ ترتیب دیا جاتا ہے، تو کل چوڑائی اسی مخصوص بال گائیڈ ریل کے مقابلے میں صرف 10% زیادہ ہوتی ہے، لیکن یہ تین گنا زیادہ سختی فراہم کرتی ہے، جو ملٹی ایکسس گینٹری اور ڈبل کالم ڈھانچے کے لیے موزوں ہے۔

2. ہائی ڈائنامک رسپانس اور وائبریشن سپریشن: ZA یا ZB پری لوڈنگ کے ساتھ مل کر، نظام کی قدرتی فریکوئنسی میں 30% سے زیادہ اضافہ کیا جا سکتا ہے، وقفے وقفے سے کاٹنے کے دوران کمپن پیٹرن کو مؤثر طریقے سے کم کیا جا سکتا ہے۔ ناپے ہوئے کھردری کو 0.2 μm تک کم کیا جا سکتا ہے۔

3. کم درجہ حرارت میں اضافے کے ساتھ رولرس کا متبادل ترتیب: رولرس کے ہر کالم کو سٹگرڈ طریقے سے ترتیب دیا گیا ہے، اور رولنگ عناصر کے درمیان کوئی براہ راست رابطہ نہیں ہے۔ لمبے عرصے تک پورے بوجھ پر چلنے پر، درجہ حرارت میں اضافہ روایتی رولر گائیڈز سے 5 8 ڈگری کم ہوتا ہے، اور تھرمل ڈیفارمیشن کم ہوتی ہے۔

4. ڈسٹ پروف اینڈ کیپ، سنٹرلائزڈ چکنا: آئل ہولز اینڈ ٹوپی کے سائیڈ پر محفوظ ہیں، جو سنٹرلائزڈ چکنا کرنے والے نظام سے منسلک ہو سکتے ہیں۔ ایک ہی وقت میں، دھاتی کھرچنی اور ربڑ وائپر ملبے کو داخل ہونے سے روکنے کے لیے معیاری ہیں۔

5 انٹرچینج ایبلٹی: THK اور INA جیسے برانڈز کے مربع رولر گائیڈز کے ساتھ بڑھتے ہوئے طول و عرض مکمل طور پر تبدیل ہوتے ہیں، اور سلائیڈر کو کھرچنے یا پیسنے کے بغیر الگ سے تبدیل کیا جا سکتا ہے، جس سے دیکھ بھال کے وقت میں 70% کی کمی واقع ہوتی ہے۔





تفصیلی وضاحتیں اور پیرامیٹرز

01.

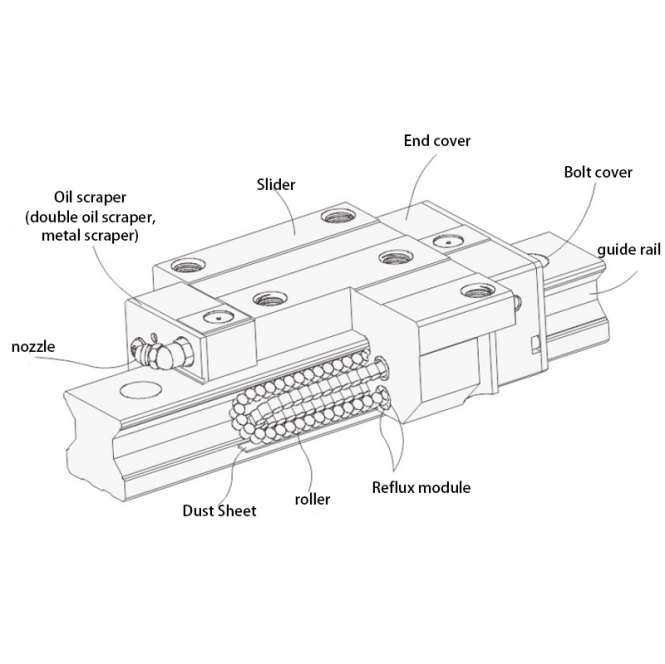

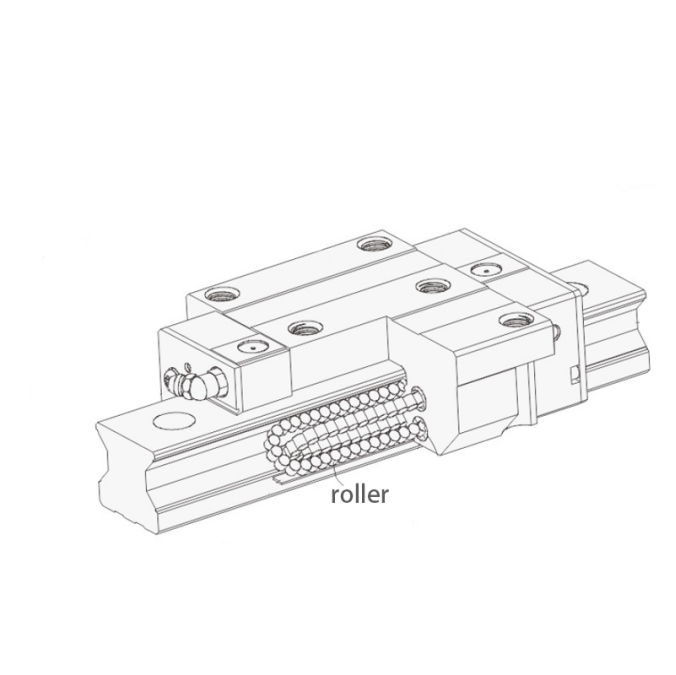

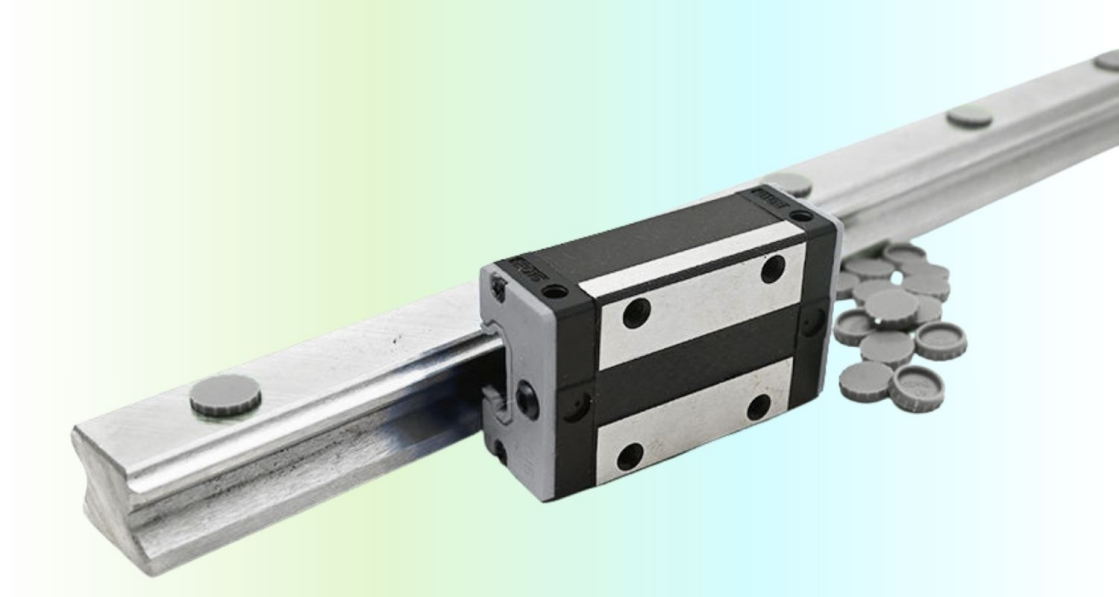

HRG مربع گائیڈ ریل کے رولر ریس وے کے ساتھ لائن رابطے میں ہیں، اور رولرس کے ہر کالم کو باری باری ترتیب دیا گیا ہے۔ ملحقہ رولرس کے محوروں کو ایک پچ کے ذریعے آف سیٹ کیا جاتا ہے تاکہ رولنگ عناصر کے درمیان رگڑ سے بچا جا سکے۔ رولر برقرار رکھنے والا اعلی طاقت انجینئرنگ پلاسٹک اور سٹینلیس سٹیل کی چادروں کا استعمال کرتا ہے تاکہ یہ یقینی بنایا جا سکے کہ تیز رفتار سائیکلنگ کے دوران رولر جھک نہ جائیں یا پھنس نہ جائیں۔ ریس وے ہائی فریکوئنسی بجھانے اور درست پیسنے سے گزرتا ہے، جس میں HRC58 62 کی سطح کی سختی اور 1.5 ملی میٹر سے زیادہ یا اس کے برابر کی سخت پرت کی گہرائی ہوتی ہے۔

02.

HRG (HRG CA, HRGL CA)

H: مربع قسم
R: رولر
جی: گائیڈ ریل

 ریل کی چوڑائی (ملی میٹر):23
 ریل کی اونچائی (ملی میٹر):22
 ریل کی زیادہ سے زیادہ لمبائی (ملی میٹر): 4000
 بولٹ ہول اسپیسنگ P (mm):60
 اختتامی فاصلہ Es (mm):20
 سلائیڈ سائز لمبائی x چوڑائی x اونچائی (ملی میٹر): 97.9 × 68 × 29
 کل اونچائی (ملی میٹر):36
 اسٹیل بال کا قطر (ملی میٹر): 4.0
 بنیادی ڈائنامک ریٹیڈ لوڈ C (kN):42.5
 بنیادی جامد ریٹیڈ لوڈ C₀ (kN):82.3
 گائیڈ ریل کا خالص وزن (کلوگرام/میٹر):3.36
 سلائیڈر کا خالص وزن (کلوگرام): 0.92
 درستگی: ایچ، پی، ایس پی، یوپی
 پری کمپریشن گریڈ: Z0، ZA، ZB

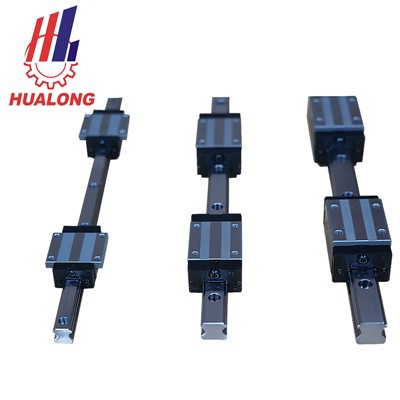

لکیری گائیڈز بوجھ کی گنجائش کے لحاظ سے درجہ بند ہیں۔

زیادہ وزن کا بوجھ:

HRG
رولر ڈیزائن، زیادہ سے زیادہ بوجھ برداشت کرنے کی صلاحیت۔

بھاری بوجھ:

HGH
بال بیرنگ کی چار قطاریں، اچھی سختی.

درمیانی بوجھ:

ایچ ای جی، ایچ ڈبلیو ای
کم اسمبلی، توازن سختی اور جگہ.

چھوٹے قسم:

ایچ ایم جی، ایچ کیو جی
چھوٹے سائز، ہلکے بوجھ صحت سے متعلق سامان کے لیے موزوں ہے ۔



کمپنی کا تعارف اور فوائد

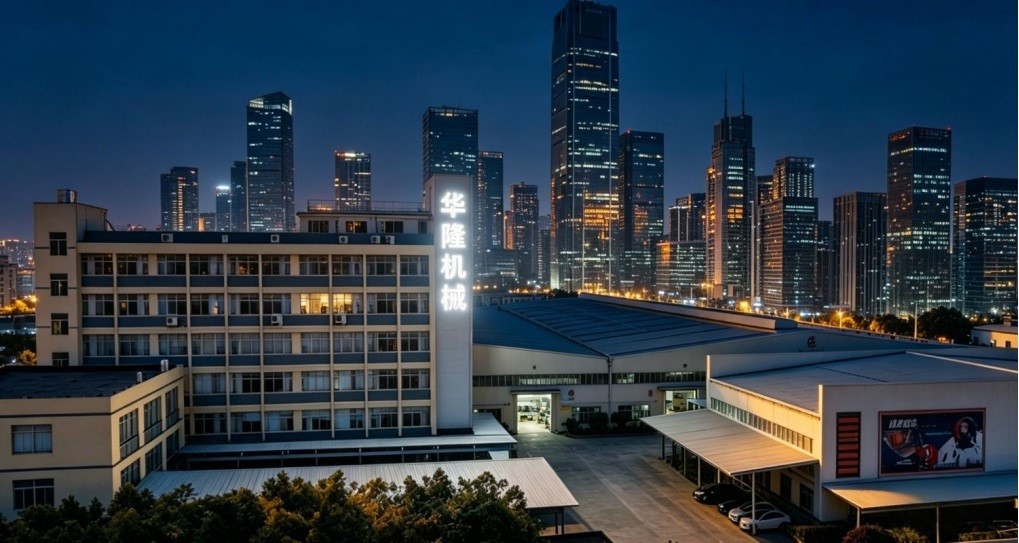

Hualong 35 سالوں سے رولر قسم کے لکیری گائیڈز کے شعبے میں گہرائی سے جڑا ہوا ہے، خاص طور پر صحت سے متعلق گرائنڈرز، الیکٹرک ڈسچارج مولڈنگ مشینوں اور ہیوی ڈیوٹی عمودی گاڑیوں کے لیے اعلیٰ معیار کے مربع رولر گائیڈز فراہم کرتا ہے۔ ہم 50000 مربع میٹر کی بنیاد چلاتے ہیں اور 300 سے زیادہ پیشہ ور تکنیکی عملہ رکھتے ہیں۔ پیشہ ورانہ رویہ کے ساتھ، ہم صارفین کو اعلیٰ معیار کی یقین دہانی فراہم کرنے کے لیے پرعزم ہیں، اس بات کو یقینی بناتے ہوئے کہ مربع سلائیڈر کی تنصیب کی چار سطحوں کی عمودی پن 0.005mm سے کم یا اس کے برابر ہو۔

صحت سے متعلق مشین ٹول کے صارفین Hualong HRG مربع قسم پر کیوں بھروسہ کرتے ہیں؟

1. درستگی کا سراغ لگانا: تمام HRG مربع لکیری گائیڈز کو فیکٹری چھوڑنے سے پہلے متوازی اور ریس وے پروفائلز کے لیے ٹیسٹ کیا جاتا ہے۔ درستگی کی سطحیں H, P, SP، اور UP صحیح معنوں میں قابل شناخت ہیں، اور UP کی سطح 2 μm یا 4m تک پہنچ سکتی ہے۔

2. کم اسمبلی HRGL سیریز: معیاری قسم کے مقابلے میں امتزاج کی اونچائی میں 20% کمی کی گئی ہے، خاص طور پر الیکٹرک ڈسچارج مشینوں میں ناکافی Z محور کی جگہ اور گرائنڈنگ مشین ورک بینچز کے نیچے انسٹالیشن کے مسائل کو حل کرتے ہوئے، رولرز کی اعلی سختی کو برقرار رکھتے ہوئے۔

3. مکمل ڈسٹ پروف کنفیگریشن: پیسنے والی مشینوں پر کاربن فائبر ڈسٹ اور گریفائٹ الیکٹروڈ کی پروسیسنگ کے لیے، KK ڈبل لیئر آئل سکریپر اور میٹل سکریپر کا انتخاب کیا جا سکتا ہے تاکہ پیسنے والے ملبے کو ریس وے میں داخل ہونے سے روکا جا سکے اور درستگی کا نقصان نہ ہو۔

4. لوکلائزیشن سروس: ہم نے جرمنی، ترکی، ہندوستان اور دیگر ممالک میں تکنیکی اڈے قائم کیے ہیں تاکہ انسٹالیشن، پری لوڈنگ ایڈجسٹمنٹ، متوازی کمیشن وغیرہ کے لیے 24 گھنٹے ریموٹ ویڈیو گائیڈنس فراہم کی جا سکے۔ ضرورت پڑنے پر، ہمارے پاس سائٹ پر خدمات فراہم کرنے کے لیے پیشہ ور انجینئر موجود ہیں۔

1. فوری انتخاب: ہم گائیڈ ریل کی چوڑائی اور لمبائی 23 65ملی میٹر کے ساتھ ساتھ کم اسمبلی اور درستگی کی سطح پیش کرتے ہیں۔ ہم تنصیب کے سائز کے موازنہ کی میزیں اور 3D ماڈل بھی فراہم کریں گے۔
2. نمونے کے نمونے: روایتی مولڈ گرائنڈرز اور الیکٹرک ڈسچارج مشینوں سے نمونوں کے 1 2 سیٹ، جو چلتے ہوئے متوازی اور سختی کی اصل جانچ کے لیے استعمال ہوتے ہیں۔
3. آرڈر اور ترسیل کا وقت: معیاری مصنوعات 3 سے 5 دن کے اندر بھیج دی جائیں گی، جبکہ غیر معیاری حسب ضرورت E ویلیوز اور کاؤنٹر سنک ہولز کے لیے 15 سے 20 دن درکار ہوتے ہیں۔ UP لیول پیئرنگ پیسنے کے لیے اضافی 10 دن درکار ہیں۔
4. فروخت اور تربیت کے بعد: انسٹالیشن ویڈیوز ٹارک ٹیبل فراہم کریں۔ ہم طویل مدتی کوآپریٹو کلائنٹس کے لیے ہر سال ایک آف لائن ٹریننگ سیشن فراہم کر سکتے ہیں، بشمول انسٹالیشن، کیلیبریشن، پری لوڈنگ ایڈجسٹمنٹ وغیرہ۔

Q1: کیا ایک مربع رولر گائیڈ استعمال کیا جا سکتا ہے؟
A2: سفارش نہیں کی جاتی ہے۔ ایک مربع شکل کا ڈھانچہ کمزور مخالف الٹنے کی صلاحیت رکھتا ہے اور اسے عام طور پر ڈبل ٹریک یا دو یا زیادہ سلائیڈرز کی ضرورت ہوتی ہے۔

Q2: کیا کم اسمبلی HRGL CA کی بوجھ برداشت کرنے کی صلاحیت کم ہوئی ہے؟
A2: سلائیڈر کی اونچائی میں کمی کی وجہ سے، رولنگ عنصر کے کالموں کی تعداد قدرے کم ہو گئی ہے، اور بوجھ برداشت کرنے کی صلاحیت معیاری قسم سے تقریباً 15% کم ہے، لیکن پھر بھی بال گائیڈ سے دوگنا ہے۔

Q3: کیا UP سطح کی درستگی کو پیسنے کے ساتھ جوڑنا ضروری ہے؟
A3: ہاں، UP گریڈ سے مراد غیر قابل تبادلہ قسم ہے، جہاں سلائیڈر اور گائیڈ ریل ایک سے ایک زمین پر ہیں۔ ڈیلیوری کے وقت میں اضافی 10 دن درکار ہوتے ہیں، لیکن چلنے کا متوازی 2 μm یا 4m سے کم یا اس کے برابر ہو سکتا ہے۔

Q4: رولر گائیڈز کے لیے زیادہ سے زیادہ آپریٹنگ درجہ حرارت کیا ہے؟
A4: معیاری 10 ڈگری سے 100 ڈگری تک، دھات کے آخر کی ٹوپی کی قسم 150 ڈگری تک پہنچ سکتی ہے۔

Q5: رولر گائیڈ ریل کے جامد حفاظتی عنصر کا حساب کیسے لگائیں؟
A5: fSL=C₀/P یا M₀/M، عام طور پر آپریشن کے لیے 1.3 سے 2.0 تک اور اثر کے لیے 3 سے 5۔
